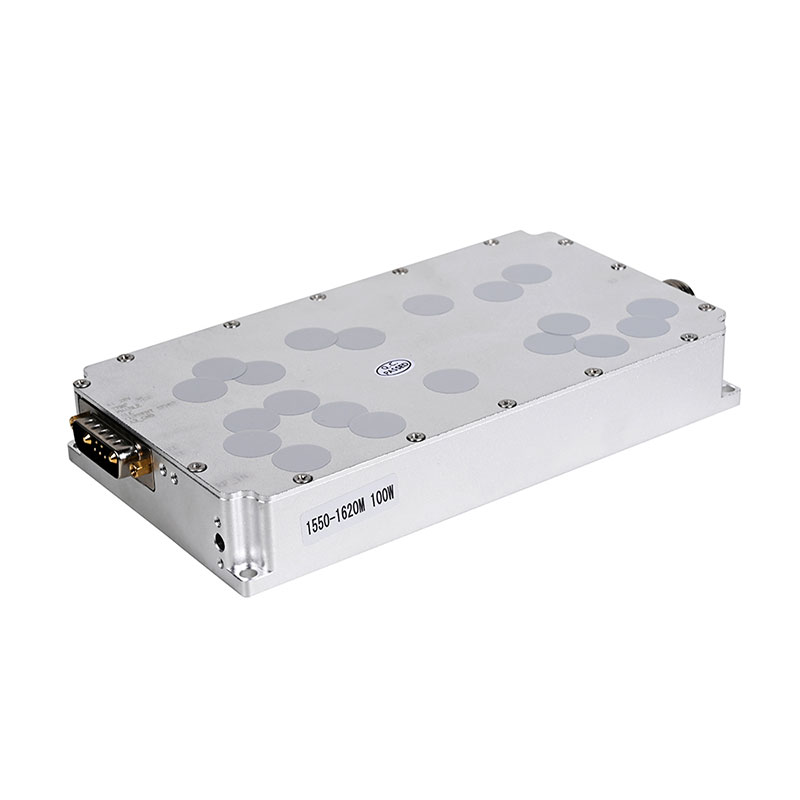

FZX இன் 100W 1550-1620MHz RF மாட்யூல் என்பது GPS மற்றும் WiFi உள்ளிட்ட ட்ரோன்கள் பயன்படுத்தும் முதன்மை அதிர்வெண்களை சீர்குலைப்பதற்காக சிறப்பாக வடிவமைக்கப்பட்ட ஒரு அதிநவீன கருவியாகும். ட்ரோன் தொடர்பான பாதுகாப்புக் கவலைகளுக்கு எதிராக வலுவான பாதுகாப்பை வழங்குவது மற்றும் முக்கியமான வான்வெளியின் பாதுகாப்பு மற்றும் பாதுகாப்பை உறுதி செய்வதுடன், அதன் மேம்பட்ட தொழில்நுட்பம், எங்கள் ட்ரோன் எதிர்ப்பு அமைப்புகளின் ஒரு முக்கிய பகுதியாக ஆக்குகிறது.
ட்ரோன் பயன்பாட்டில் அதிவேக வளர்ச்சி மற்றும் கட்டுப்பாடற்ற ட்ரோன் செயல்பாடுகள் காரணமாக பாதுகாப்பு அபாயங்கள் தோன்றுவதால், 100W 1550-1620MHz ட்ரோன் UAV GPS ஜாமர் தொகுதி வான்வெளி ஒருமைப்பாட்டைப் பாதுகாப்பதில் ஒரு முக்கிய அங்கமாக உள்ளது. ட்ரோன் செயல்பாட்டிற்கு முக்கியமான ஜிபிஎஸ் மற்றும் வைஃபை அதிர்வெண்களை சீர்குலைப்பதன் மூலம், அங்கீகரிக்கப்படாத ட்ரோன் செயல்பாடுகளை எதிர்ப்பதில் இந்த தொகுதி முக்கிய பங்கு வகிக்கிறது. அதன் நம்பகமான செயல்திறன் மற்றும் ஸ்திரத்தன்மை, தொழில்நுட்ப ஆதரவு மற்றும் விரிவான விற்பனைக்குப் பிந்தைய சேவை ஆகியவற்றுடன் ஒரு மென்மையான ஒருங்கிணைப்பு செயல்முறை மற்றும் மேம்படுத்தப்பட்ட வான்வெளி பாதுகாப்புக்காக ட்ரோன் ஜாமரின் உகந்த செயல்பாட்டை உறுதி செய்யும் வகையில் பயனர்களின் பாராட்டைப் பெற்றுள்ளது.
திட்டம் | குறியீட்டு | அலகு | கருத்து | ||
அதிர்வெண் வரம்பு | 1550-1620 | மெகா ஹெர்ட்ஸ் | வாடிக்கையாளர்கள் அதிர்வெண்ணைத் தனிப்பயனாக்கலாம் | ||
இயக்க மின்னழுத்தம் | 28 | V | 28-32V | ||
அதிகபட்ச வெளியீட்டு சக்தி | 50± 0.5 | dBm | 100W@≤7A | ||
ஆதாயம் | 45± 1 | dB | உச்சம்-உச்சி | ||
இன்-பேண்ட் ஏற்ற இறக்கங்கள் | ≤2 | dB | உச்சம்-உச்சி | ||
போலி உமிழ்வுகள் | வேலை மண்டலத்திற்குள் | ≤-15dBm/1MHz | dBm | மைய அதிர்வெண் மற்றும் CW சிக்னல் அதிகபட்சம் வெளியீட்டு சக்தி நேர அளவீடு |
|
வேலை மண்டலத்திற்கு வெளியே | 9KHz~1GHz | சாதாரண சத்தம் தரையில் ஒழுங்கீனம் அதிகமாக இல்லை | dBm | ||
1G−12.75GHz | dBm | ||||
வெளியீடு மின்னழுத்த நிலை அலை விகிதம் | ≤1.30 | சக்தி இல்லாமல், நிலையான நெட்வொர்க் வெளியீடு -10dBm | |||
≤1.30 | பவர் அப், டூயல் டைரக்ஷனல் கப்ளர் டெஸ்ட் | ||||
உயர் மற்றும் குறைந்த வெப்பநிலை சோதனை | வேலை வெப்பநிலை | -10~+55 | ℃ | குறைந்த வெப்பநிலை தொடங்கலாம் | |
நிலைத்தன்மையைப் பெறுங்கள் | ±1.5 @-40℃~+55℃ | dB | |||
சக்தி நிலைத்தன்மை | ±1 @-40℃~+55℃ | dB | |||
மின்சாரம் வழங்குவதற்கான தேவைகள் | ≥8A@+28Vdc; | தொடர்ச்சியான அலை வெளியீடு 100W | |||
பவர் சப்ளை இடைமுகம் | பவர் கார்டு சிவப்பு நேர்மறை கருப்பு எதிர்மறை | சிவப்பு நேர்மறை கருப்பு எதிர்மறை | |||
RF வெளியீட்டு இணைப்பு | எஸ்எம்ஏ | SMA வெளிப்புற திருகு பெண் இருக்கை | |||
மின்சாரம் | ≤7 | A | |||
அளவு | 90*170*27 | மிமீ | |||
எடை | 0.8 | கி.கி |
I. அம்சங்கள்
அதிர்வெண் வரம்பு:
இந்த RF மாட்யூல் 1550-1620MHz அதிர்வெண் வரம்பிற்குள் செயல்படுகிறது, ட்ரோன் தொடர்பு மற்றும் வழிசெலுத்தலுக்கு பொதுவாக பயன்படுத்தப்படும் பட்டைகளை உள்ளடக்கியது.
வெளியீட்டு சக்தி:
தொகுதி 100W இன் உயர் வெளியீட்டு சக்தியைக் கொண்டுள்ளது, இது வலுவான சமிக்ஞை பரிமாற்றம் மற்றும் குறுக்கீடு திறன்களை செயல்படுத்துகிறது.
RF அவுட்புட் போர்ட்:
SMA பெண் போர்ட்டைக் கொண்டுள்ளது, RF தொகுதிகளில் பொதுவான இணைப்பு வகை, நிலையான சமிக்ஞை பரிமாற்றத்தை உறுதி செய்கிறது.
இயக்க மின்னழுத்தம்:
12V-30V இன் பரந்த இயக்க மின்னழுத்த வரம்பை ஆதரிக்கிறது, இது வெவ்வேறு மின்னழுத்த சூழல்களின் கீழ் நிலையானதாக செயல்படும் தொகுதியின் திறனைக் குறிக்கிறது.
பரிமாணங்கள் மற்றும் எடை:
குறிப்பில் குறிப்பிட்ட பரிமாணங்கள் குறிப்பிடப்படவில்லை என்றாலும், அதன் சக்தி மற்றும் அதிர்வெண் பண்புகளை கருத்தில் கொண்டு, தொகுதி பொருத்தமான அளவு மற்றும் எடையுடன் வடிவமைக்கப்படலாம்.
சான்றிதழ்கள் மற்றும் தரநிலைகள்:
RoHS போன்ற சுற்றுச்சூழல் சான்றிதழ்களுக்கு இணங்க வாய்ப்புள்ளது, இது வடிவமைப்பு மற்றும் உற்பத்தியின் போது சுற்றுச்சூழல் பாதுகாப்பு மற்றும் நிலைத்தன்மையில் தொகுதி கவனம் செலுத்துகிறது.
II. விண்ணப்பங்கள்
ட்ரோன் எதிர் நடவடிக்கை அமைப்புகள்:
100W 1550-1620MHz RF தொகுதியானது ட்ரோன் தொடர்பு பட்டைகளுடன் பொருந்தக்கூடிய கதிரியக்க அதிர்வெண் சிக்னல்களை வெளியிடுகிறது, அவற்றின் தொடர்பு மற்றும் வழிசெலுத்தல் அமைப்புகளில் குறுக்கிடுகிறது, இது கட்டுப்பாட்டை இழப்பது அல்லது சாதாரண விமானத்தின் இடையூறுகளை ஏற்படுத்தும்.
வயர்லெஸ் தொடர்பு குறுக்கீடு:
ட்ரோன் எதிர் நடவடிக்கைகளுக்கு அப்பால், எலக்ட்ரானிக் போர் மற்றும் பாதுகாப்பான தகவல்தொடர்புகள் போன்ற பிற வயர்லெஸ் தொடர்பு குறுக்கீடு சூழ்நிலைகளில் இந்த தொகுதி பயன்படுத்தப்படலாம்.
சோதனை மற்றும் சரிபார்ப்பு:
வயர்லெஸ் தொடர்பு சாதனங்கள் அல்லது அமைப்புகளின் சோதனை மற்றும் சரிபார்ப்பின் போது, குறுக்கீடு சிக்னல்களை உருவகப்படுத்தவும், சாதனத்தின் குறுக்கீடு எதிர்ப்பு செயல்திறனை மதிப்பிடவும் இந்த தொகுதி பயன்படுத்தப்படலாம்.
ஆராய்ச்சி மற்றும் கல்வி:
வயர்லெஸ் தொடர்பு மற்றும் ரேடியோ அலைவரிசை தொழில்நுட்பத்தில் ஆராய்ச்சியாளர்கள் மற்றும் கல்வியாளர்களுக்கு, இந்த தொகுதி ஆராய்ச்சி மற்றும் கற்பித்தல் சோதனைகளுக்கான மதிப்புமிக்க சோதனை கருவியாக செயல்படுகிறது.
